第一章  螺杆真空泵通则

一、喷油螺杆真空泵简介

螺杆真空泵是喷油单级双螺杆真空泵，永磁一体电机带动主机转动进行吸真空，通过主机转动吸油，冷却过滤后喷入主机腔进行冷却和润滑，压缩腔排出的空气和油混合气体经过旋转、精两道分离，将油气混和物中的油分离出来，最后得到洁净的空气排出。采用自动调节排气口结构，在外界压力低时，增大排气孔口，降低压缩机内压缩，使得内压缩压力与排气压力相等，达到节能目的。

二、螺杆真空泵机体构造

1、基本结构

本公司生产螺杆真空泵，是一种双轴容积式回转真空泵。进气口开于机壳上方端，排气口开于下部，两只高精密度主副转子，水平而且平行装于机壳部。主转子有五个形齿，而副转子有六个形齿；主转子直径较大，副转子直径较小。齿形成螺旋状，环绕于转子外缘，两者齿形相互啮合。主、副转子均由轴承支撑。机体传动方式为一体式直接传动。

2、传动

永磁一体电机与主机主转子同轴带动主转子旋转。真空泵超级冷却液由机壳下部经由喷嘴直接喷入转子间啮合部分，并与空气混合，带走因压缩产生的热量，同时形成油膜，一方面防止转子间金属与金属直接接触，另一方面，封闭转子之间、转子与机壳之间的缝隙。喷入的润滑油亦可减少高速压缩所产生的噪声。

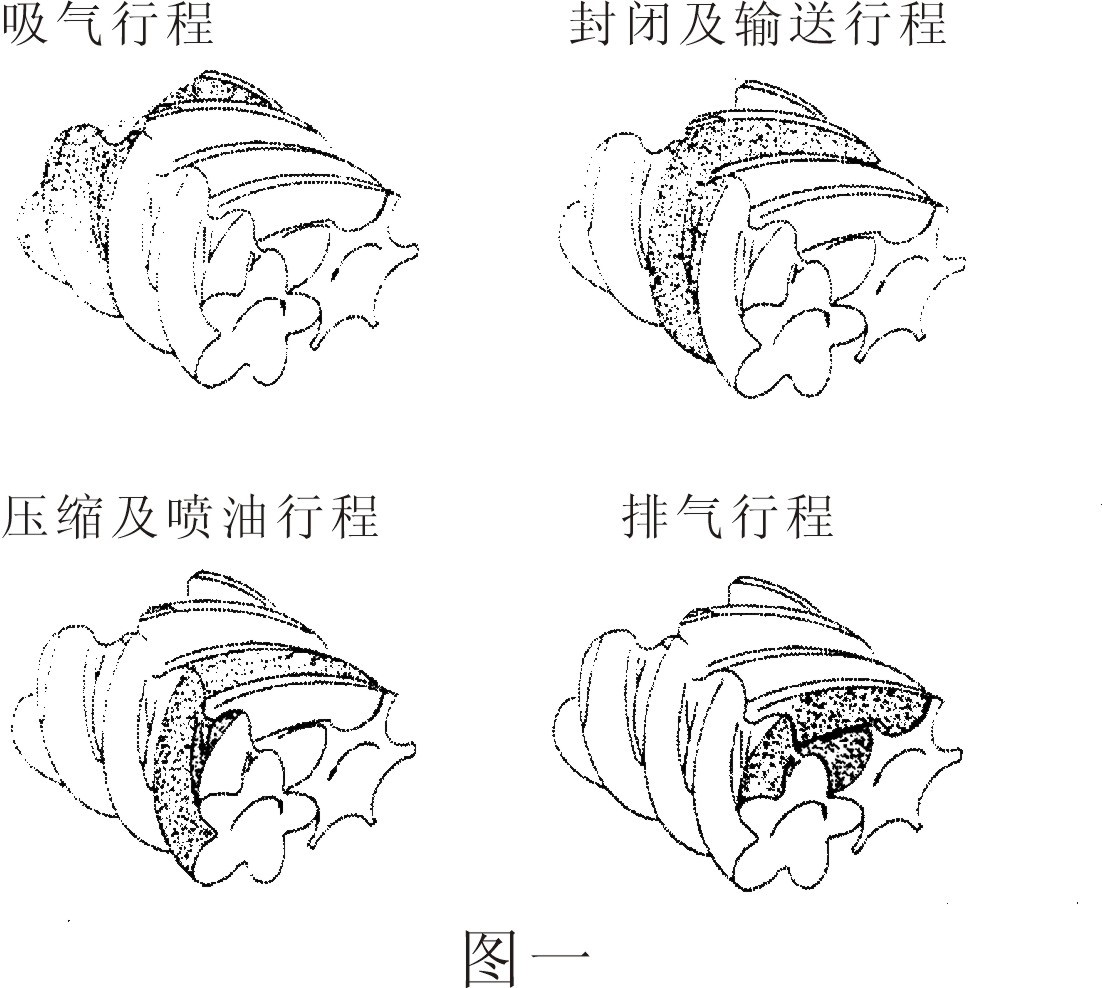

三、螺杆真空泵工作原理（参见图一）

1、吸气过程：

螺杆真空泵无进气与排气阀组，进气只靠一调节阀的开启与关闭调节。当主副转子的齿沟空间转至机壳进气端壁开口时，其空间最大，此时转子下方的齿沟空间与进气口之自由空气相通，因在排气完了时齿沟内之空气被全数排出，齿沟处于真空状态，当转至进气口时，真空容器内的空气即被吸入，并沿轴向流入主副转子的齿沟内。当空气充满了整个齿沟时，转子之进气侧端面即转离了机壳之进气口，齿沟间的空气即被封闭，以上为“进气过程”。

2、封闭及输送过程：

吸气完成时，主副转子齿峰会与机壳密封，齿沟内的空气不再外流，此即“封闭过程”。两转子继续转动，其齿峰与齿沟在吸气端吻合，吻合面逐渐向排气端移动，此即“输送过程”。

3、压缩及喷油过程：

在输送过程中，啮合面逐渐向排气端移动，使啮合面与排气口间的齿沟空间渐渐减少，齿沟内之空气逐渐被压缩，压力逐渐升高，此即“压缩过程”。而压缩的同时，润滑油亦因压力差的作用喷入压缩室内与空气混合。

4、排气过程：当转子的排气口端面与机壳相通时，被压缩之空气开始排出，直至齿峰与齿沟的啮合面移至机壳的排气端端面，此时两转子的啮合面与机壳排气口间的齿沟空间为零，即完成“排气过程”。与此同时，转子的啮合面与机壳进气口之间的齿沟长度又达到最长，由此，开始一个新的压缩循环。
